HDFS经历过以下架构演进过程。

1.HDFS主从架构

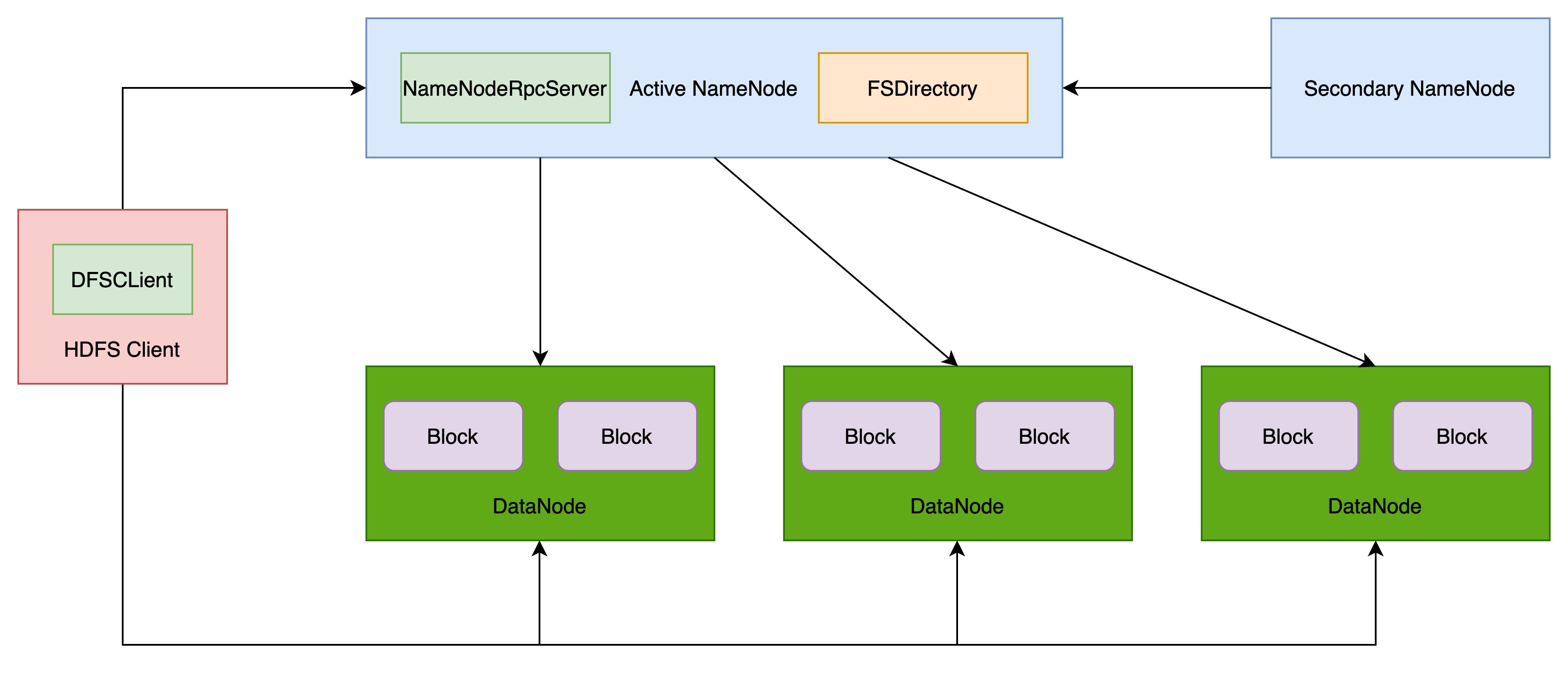

如下图所示：

HDFS时一个主从架构分布式集群。

1.1.Hadoop主从架构角色

Active NameNode是主节点，负责维护整个集群的命名空间和元数据管理，并管理集群中所有的DataNode，元数据都加载到内存中。

Secondary NameNode是备节点，负责为NameNode承担元数据checkpoint的工作，为NameNode减轻工作压力。

DataNode是HDFS集群的数据节点，负责管理和维护NameNode非配给自己的文件数据块副本。并定时向NameNode上传心跳和节点数据信息。

1.2.Hadoop主从架构要解决的问题

此版本的Hadoop是初试版本，我们可以称之为Hadoop-v1。

Hadoop-v1主要是解决大数据最基本的两个问题：一是大数据下的存储；另一个是大数据下的计算。

1.3.Hadoop主从架构的缺点

Hadoop-v1也带来了两个缺点：

（1）单点故障问题：Active Namenode挂掉，集群就不可用，Standby NameNode还无法起到故障故障转移的作用。

（2）内存受限问题：Namenode的元数据信息存储在内存中，如果数据量够大，容易把内存耗尽，集群将进入不可用状态。

2.HDFS HA架构

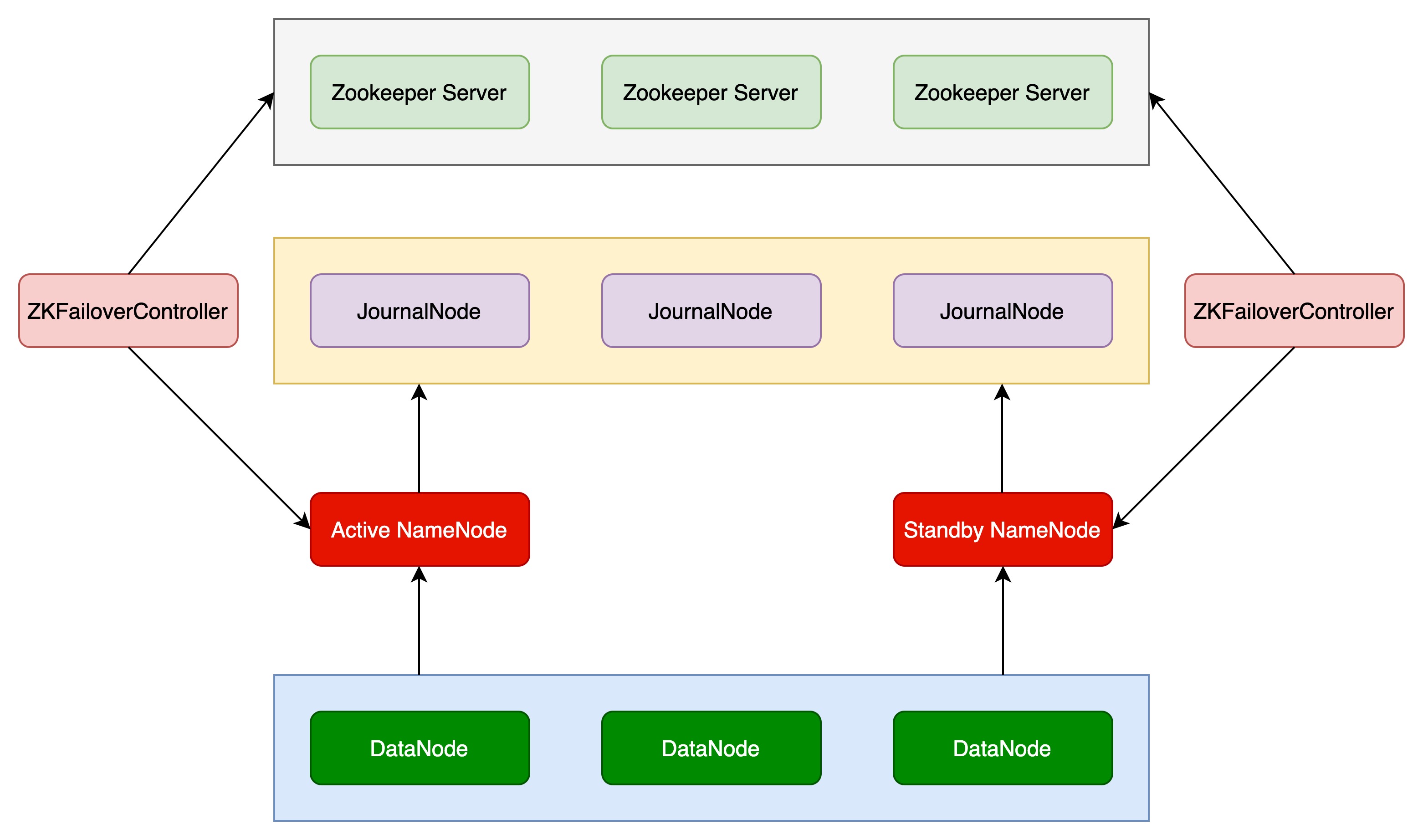

HDFS高可用架构如下图所示：

3.HDFS联邦架构

HDFS Federation主要是为了解决NameNode水平扩展问题，HDFS Federation可使用多个独立的NameNode。

HDFS联邦有两种不同的架构：一种是基于独立的DataNode，另一种是独立的Block Pool。

3.1.基于独立DataNode的HDFS联邦

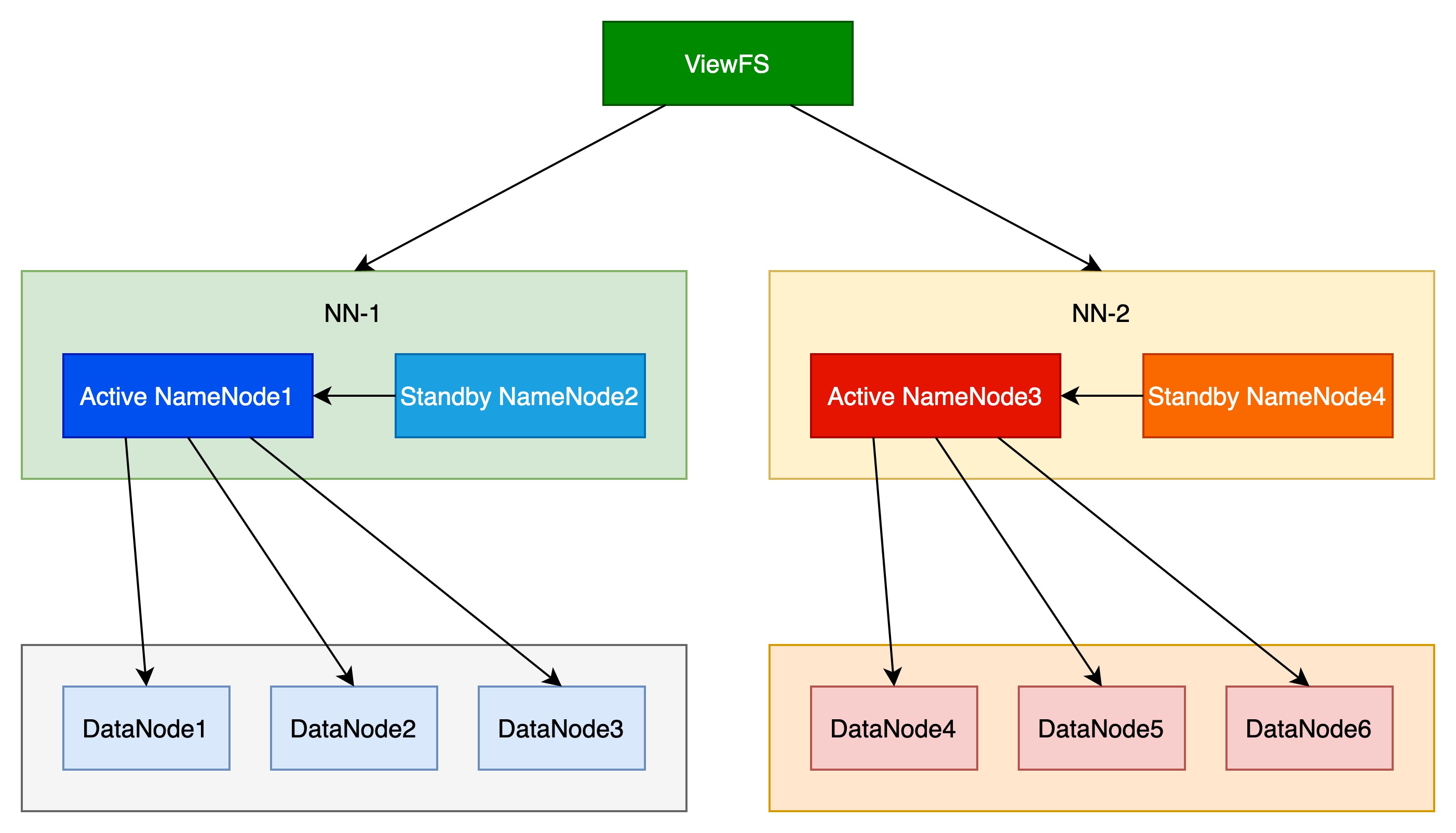

架构如下图所示：

客户端可通过ViewFS来对联邦下的NN-1和NN-2进行访问。

3.2.基于独立Block Pool的HDFS联邦

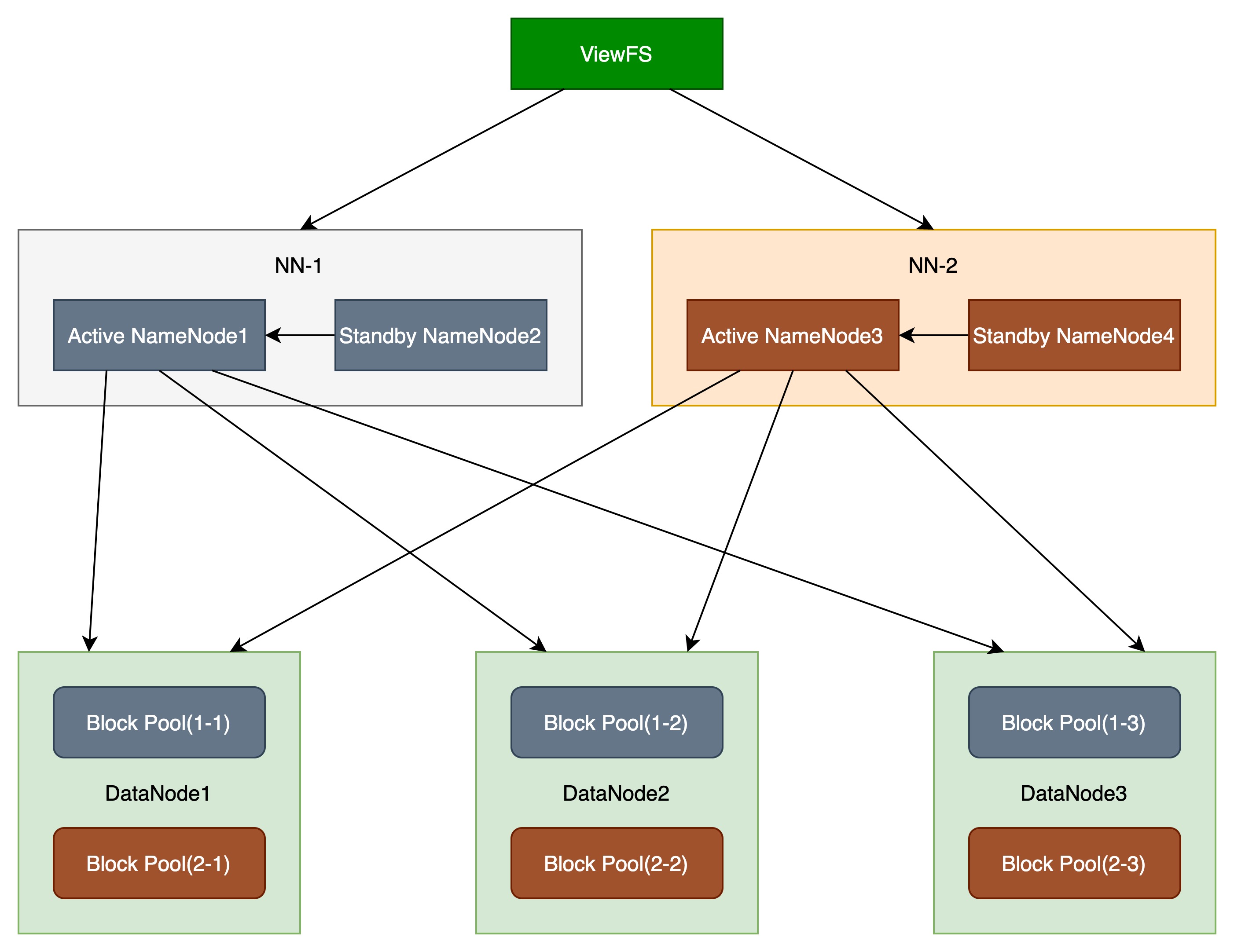

架构如下图所示：

联邦下的NN-1和NN-2都使用相同的DataNode，但是使用互不相同的Block Pool来进行隔离。

4.HDFS Router架构

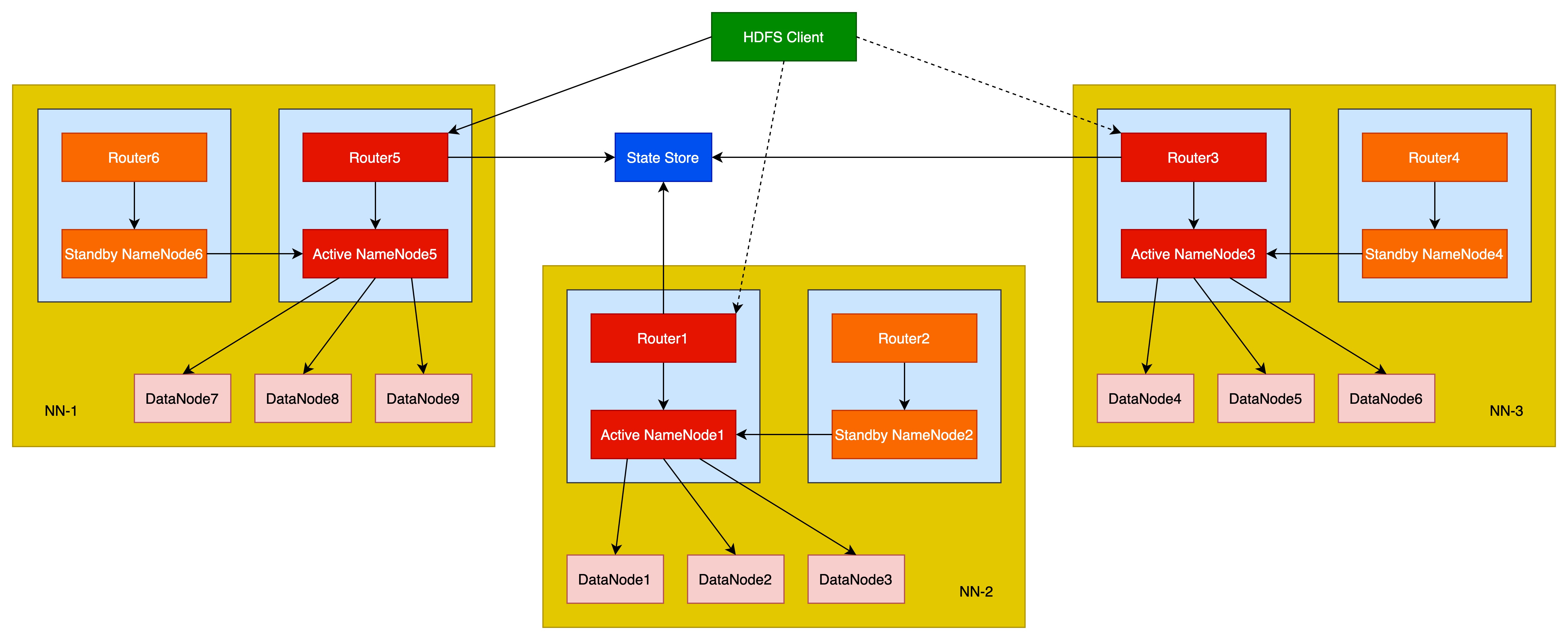

HDFS Router-based Federation，简称RBF，在联邦架构的基础上，加Router组件，架构如下图所示：

RBF中新增了两个角色：Router和StateStore

4.1.Router角色

Router主要用于以下工作：

（1）Federated interface：与NameNode有相同的借口，可以直接接收客户端请求，并将请求转发到正确的集群中（比如NN-1、NN-2、或NN-3）。

（2）NameNode heartbeats：Router会监控NameNode的状态和心跳信息，并将心跳信息存储到State Store，主要是HA State以及负载情况。

一般来说，会在每个NameNode节点上再启动一个Router组件。但是为了高可用和灵活性，会使用多个Router监控同一个NameNode，这样即使Router失败，也不会有问题。

客户端配置了所有Router的endpoints，单个Router失败，客户端也可以请求到其他Router。另外Router本身异常，也会自动进入安全模式而不提供服务。

4.2.State Store角色

State Store顾名思义，就是状态存储，默认实现是Zookeeper。

State Store具体的工作有：

（1）存储Mount Table，也就是文件夹与子集群（NN-{i}）的映射关系。

（2）存储Membership Table，也就是Router监控的NameNode的信息。

（3）存储Router本身心跳信息。

4.3.客户端请求流程

从整个架构来看，客户端请求需要经过以下过程：

（1）客户端发送读或写请求到随机的Router。

（2）被请求的Router会从State Store中的Mount Table中找到实际文件路径的子集群。

（3）Router同时会通过State Store中的Membership Table，确认正确的NameNode，同时会检查该集群中目标NameNode的状态。

（4）Router将请求转发到目标NameNode。
