1.Flume vs Flink

Flume基于流式架构，灵活简单。

Apache Flink是一个数据流处理平台，比Flume更具通用性和功能丰富（例如，支持事件时间，高级窗口，高级API，容错和有状态应用程序......）。我们可以使用Flink实施和执行许多不同类型的流处理应用程序，包括流式分析和CEP。

Flink采用滚动文件接收器将数据流写入HDFS文件，并允许通过用户定义的函数实现各种自定义行为。但是，它不是一个专门的数据摄入HDFS的工具。不要指望这个用例有很多内置的功能。 Flink提供非常好的吞吐量和低延迟。

2.Flume架构

官方架构如下图所示：

Agent是一个JVM进程，它以事件的形式将数据从源端送至目的端。Agent主要由三个部分组成：source、channel、sink。

2.1.Source

Source是负责接收数据到Flume Agent的组件。Source组件可以处理各种类型、各种格式的日志数据，包括：avro、thrift、exec、jms、spooling directory、netcat、sequence generator、syslog、http、legacy等。

2.2.Sink

Sink不断地轮询Channel中的事件且批量地移除它们，并将这些事件批量写入到存储或索引系统、或者被发送到另一个Flume Agent。Sink组件的目的端包括：hdfs、logger、avro、thrift、ipc、file、hbase、solr等。

2.3.Channel

Channel是位于Source和Sink之间的缓冲区。因此，Channel允许Source和Sink运作在不通的速率上。Channel是线程安全的，可以同时处理几个Source的写入操作和几个Sink的读取操作。Flume自带以下三种Channel：

（1）Memory Channel：内存中的队列。不需关系数据丢失的情景下适用。如果需要关心数据丢失，那么MemoryChannel就不应该使用，因为程序挂掉、机器宕机或重启都会导致数据丢失。

（2）File Channel：将所有事件写到磁盘。因此在程序关闭或机器宕机情况下不会丢失数据。

（3）Kafka Channel：kafka作为队列。

2.4.Event

Event表示传输单元，是Flume数据传输的基本单元，以Event的形式将数据从源端送至目的端。Event由Header和Body两部分组成，Header用来存放该event的一些属性，为K-V结构，Body用来存放该条数据，形式为字节数组。

3.Flume设计

从以下几点来解析Flume的设计与实现。

3.1.Flume事务

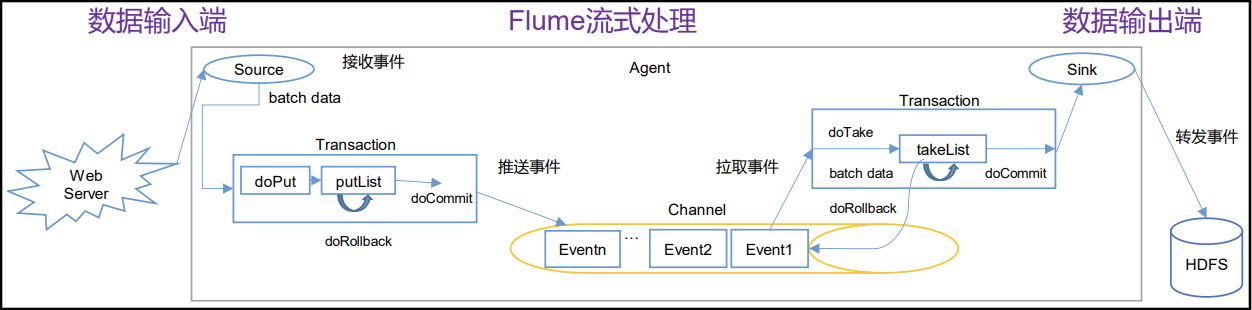

Flume中的put和take事务流程如下图所示：

Put在Source端，而Take在Sink端。

3.1.1.Put事务流程

Put事务流程由三部分组成：

（1）doPut：将批数据先写入临时缓冲区putList。

（2）doCommit：检查channel内存队列是否足够合并。

（3）doRollback：channel内存队列空间不足，回滚数据，即把数据重新放回putList。

问题：如果putList满了，该怎么办？进程直接挂掉？

3.1.2.Take事务流程

Take事务流程由三部分组成：

（1）doTake：将数据取到临时缓冲区takeList，并将数据发送到HDFS。

（2）doCommit：如果数据全部发送成功，则清除临时缓冲区takeList。

（3）doRollback：数据发送过程中如果出现异常，rollback将临时缓冲区takeList中的数据归还channel内存队列。

3.2.Flume Agent内部原理

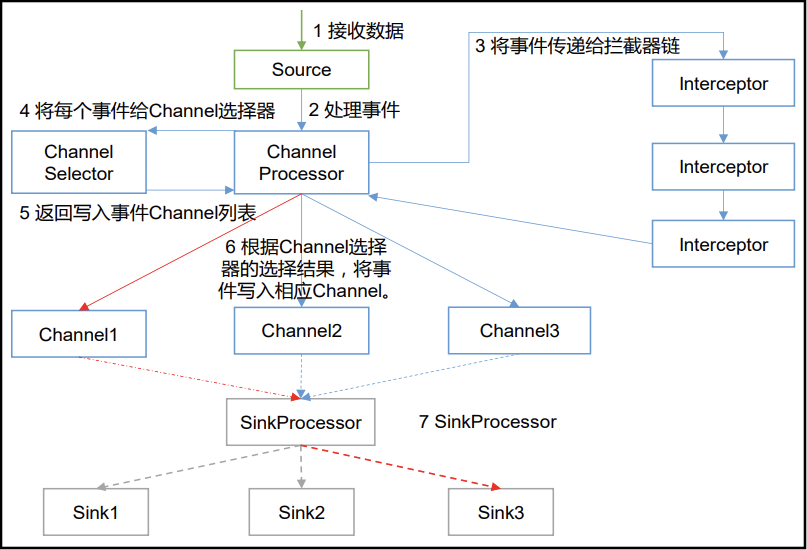

flume数据传输流程如下图所示：

其中，Channel Selector的作用就是选出Event将要被发往哪个Channel。有两种类型：

（1）Replicating Channel Selector(复制，默认类型)：Replication会将source过来的events发往所有channel。

（2）Multiplexing Channel Selector(多路复用)：Multiplexing可以配置events发往哪些Channel。

Sink Processor有三种类型：

（1）Default Sink Processor：对应单个Sink。

（2）Load Balancing Processor：对应Sink Group，可实现负载均衡。

（3）Failover Sink Processor：对应Sink Group，可实现故障转移。

3.3.Flume拓扑结构

Flume有以下四种基本的拓扑结构。

3.3.1.串联

例如下图所示：

这种模式是将多个 flume 顺序连接起来了，从最初的 source 开始到最终 sink 传送的目的存储系统。此模式不建议桥接过多的 flume 数量，flume 数量过多不仅会影响传输速率，而且一旦传输过程中某个节点 flume 宕机，会影响整个传输系统。

3.3.2.聚合

例如下图所示：

这种模式也是我们最常见的，非常实用。日常web应用通常分布在上百个服务器，大者甚至上千个、上万个服务器。产生的日志，处理起来也非常麻烦。用flume的这种组合方式能很好地解决这一问题。每台服务器部署一个flume采集日志，传送到一个集中收集日志的flume，再由此flume上传到hdfs、hive、hbase等，进行日志分析。

3.3.3.复制和多路复用

这种模式特点是：单个source，多个channel和sink。例如下图所示：

Flume支持将事件流向一个或者多个目的地。这种模式将相同数据复制到多个channel中，或者将不通数据分发到不通的channel中，sink可以选择传送到不同的目的地。

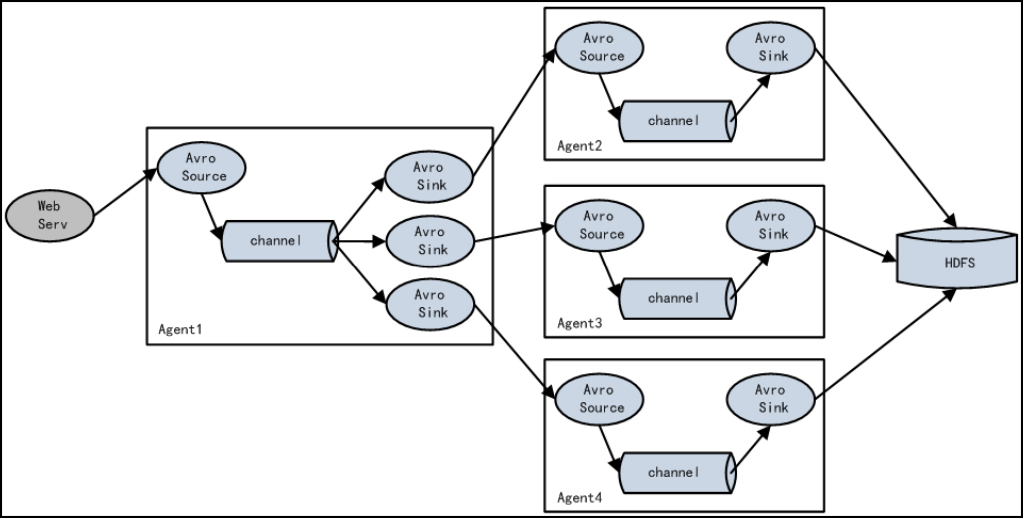

3.3.4.负载均衡和故障转移

例如下图所示：

flume支持使用将多个sink逻辑上分到一个sink组，sink组配合不同的Sink Processor可以实现负载均衡和错误恢复的功能。
